TEC-k nola funtzionatzen duen hobeto ulertzeko, ikus dezagun lehenik bere barne egiturari. TECren muina termopare erdieroalea da (alea), orokorrean P mota eta N motatan banatzen dena.
Korronte zuzena termopare batetik pasatzen denean, P motako eta N motako ale erdieroaleek (P motako (boroa bezalako elementu tribalenteekin dopatuak, zuloak dituztenak) zuloetatik igarotzen dira elektrizitatea eta karga positibo bihurtzen dira; N motako pare bat (elementu pentabalenteekin dopatua, hala nola fosforoa) elektrizitatea elektroien bidez eramaten duena eta negatiboki kargatuta dagoena.
Mutur hotzean, eramaileek energia maila baxuago batetik gorago batera egingo dute salto. Energia-mailako trantsizio-prozesuan, beroa xurgatzen da, eta horrela hozte-efektua lortzen da. Bitartean, mutur beroko eramaileak birkonbinatzen direnean, energia askatzen da, eta ondorioz fenomeno exotermiko bat sortzen da. Korronte zuzena kontrako noranzkoan pasatzen bada, hozte-efektua berokuntza bihurtuko da.
PN junturak, geruza eroalearen bidez, termopare bat osatzen du eta TECren oinarrizko egitura-osagaia da. Termopare bakar batek ere hozteko edo berotzeko funtzioak lor ditzake piztu ondoren.

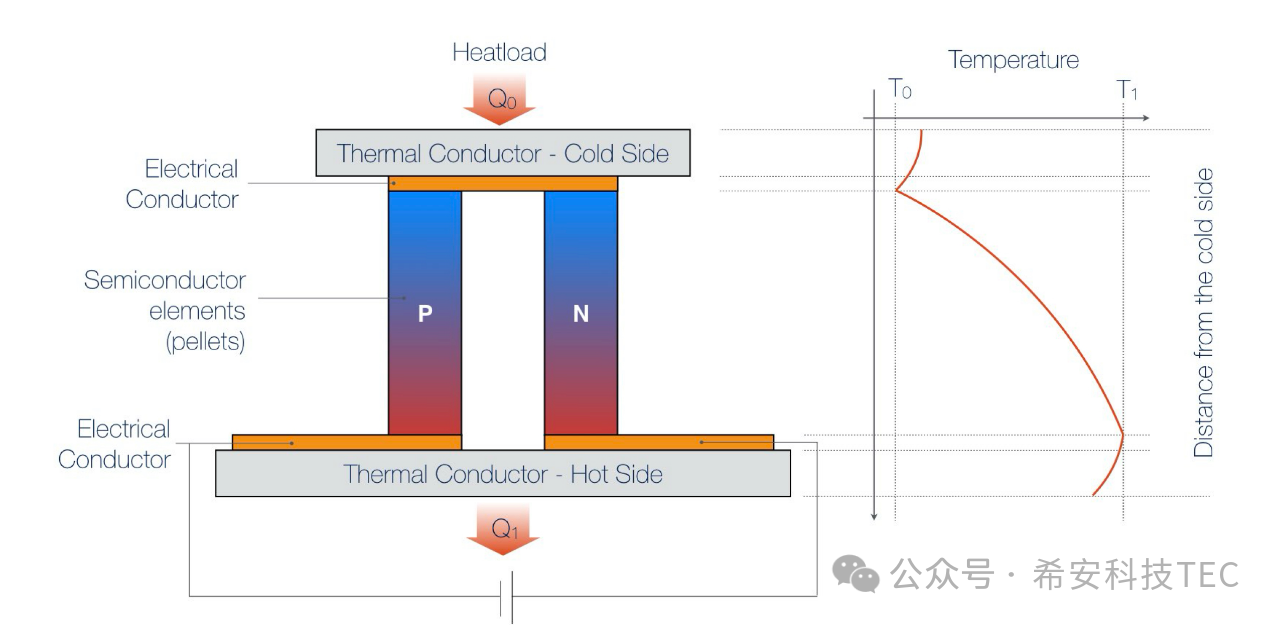

Termoparearen bi muturretan eroale termikoak gehitzen dira ondoko irudian ageri den moduan: TEC osoa sortzen da. TEC elikatzen denean, goiko gainazalak beroa xurgatuko du, hotz mutur deritzona, eta xurgatutako beroa Q0 da. Beheko gainazalak beroa askatzen du eta gainazal beroa deritzo, askatzen den beroa Q1 izanik Q1= Q0+Qtec
Goiko eta beheko gainazalen arteko tenperatura-aldea beroa xurgatzearen eta beroaren askapenaren ondorioz ΔT, ΔT=T1-T0 da.

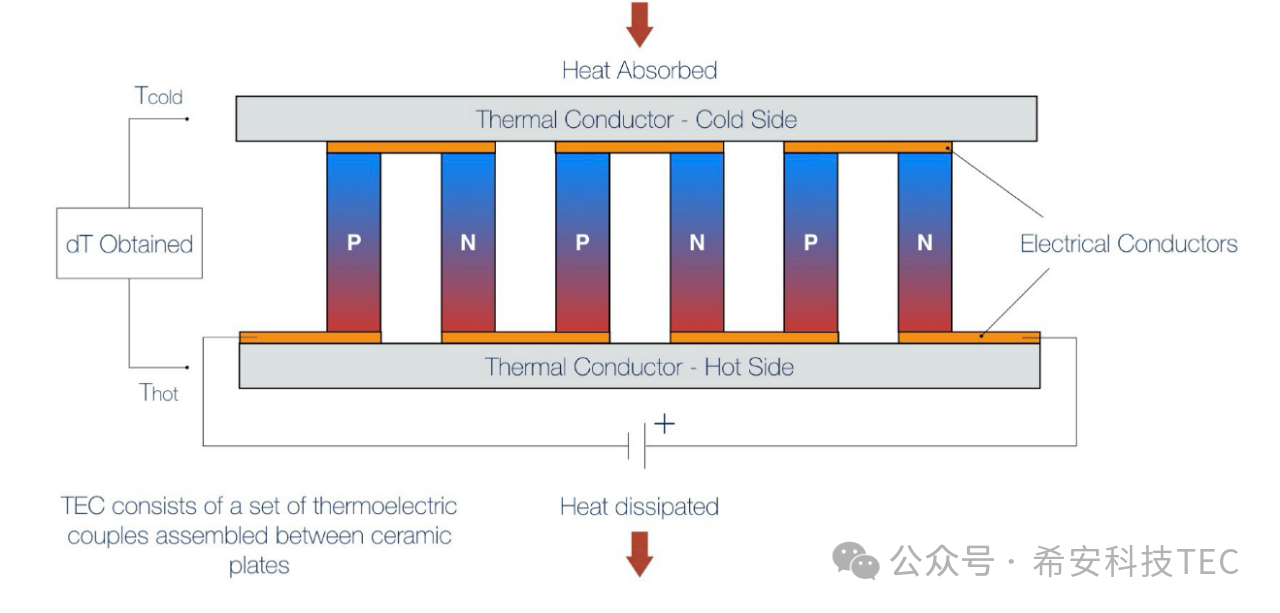

Eguneroko erabileran, TEC normalean PN lotunez osatuta dago. Hozte ahalmen edo tenperatura diferentzia handiagoa lortzeko.
Artikulua irakurri ondoren, arbelari arreta jartzeko ordua da berriro:
G: Zein erlazio dago mutur hotzean xurgatutako Qc beroaren eta mutur beroan askatzen den Qt beroaren artean?
A: Qc=Qt-Qtec.
G: Zergatik mutur hotzek eta beroek xurgatzen eta askatzen dute beroa hurrenez hurren?
E: Mutur hotzean, eramaileek energia maila baxuago batetik gorago batera egingo dute salto. Energia-mailako trantsizio-prozesuak beroa xurgatzen du, eta horrela hozte-efektua lortzen da. Bitartean, mutur beroan dauden eramaileek birkonbinatzen direnean, energia askatzen dute, fenomeno exotermiko bat sortuz.
